單頻容性耦合等離子體源
文章出處：等離子清洗機廠家 | 深圳納恩科技有限公司| 發表時間：2023-05-22
單頻容性耦合等離子體(Single-Frequency Capacitively Coupled Plasma，SF-CCP)源，最初被應用于第一代等離子體刻蝕機，主要進行反應性離子刻蝕。單頻容性耦合放電的實驗裝置如圖1.1所示，通常由一對平行的金屬電極和一個真空腔體組成，其中一個電極接地，在另一個電極上施加射頻偏壓。兩側電極前的鞘層內部存在準靜電場，腔體內的初始電子在射頻電場的作用下加速并獲得能量，轟擊氣體使其電離，產生更多的電子、離子以及活性基團粒子，從而形成動態平衡的低溫等離子體。典型的外部控制參數如下：電源頻率為13.56MHz，工作氣壓為10~100mTorr，電極間距為2~10cm。等離子體密度一般為109~1011cm-3，電子溫度在3eV左右。

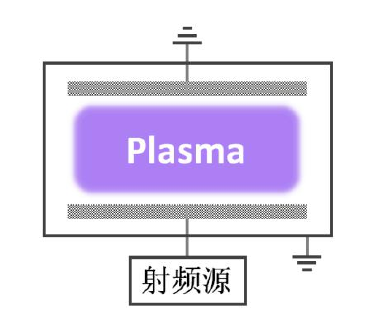

圖1.1 單頻容性耦合等離子體源
在容性耦合放電中，射頻電源通過兩種途徑將能量傳遞給等離子體，即碰撞加熱和無碰撞加熱。碰撞加熱主要發生在體等離子體區，體區中的電子受到射頻電場的加速而獲得能量，之后通過電子碰撞反應將能量轉移給中性粒子，從而加熱等離子體，這種通過電子-中性粒子碰撞加熱等離子體的方式也被稱為歐姆加熱。無碰撞加熱集中在鞘層附近，當射頻鞘層以一定的速度向體等離子體區擴張時，會把從體區流向鞘層邊界的低能電子反彈回體區，并將能量轉移給這些電子，這些被反彈的電子進入體區后，繼續電離背景氣體，這種通過鞘層快速振蕩反彈電子的加熱方式也被稱為隨機加熱。通常來講，當工作氣壓較高(>10Pa)時，碰撞加熱占主導地位；當工作氣壓較低(<10Pa)時，無碰撞加熱占主導地位。
