微波等離子清洗機結構組成介紹
文章出處：等離子清洗機廠家 | 深圳納恩科技有限公司| 發表時間：2022-06-01

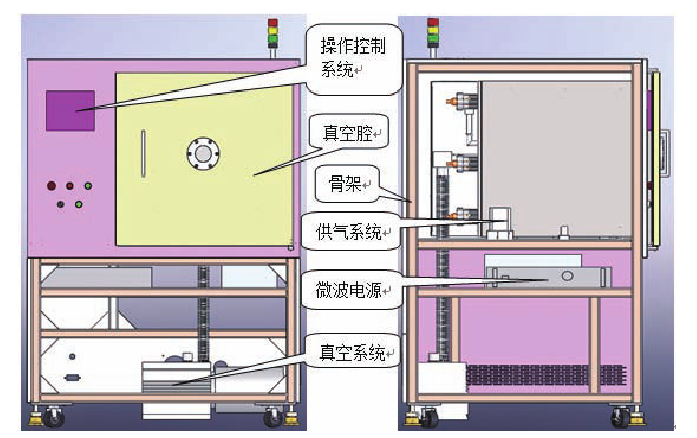

微波等離子清洗機總體結構分為五個部分：設備主體、真空系統、微波放電系統、控制系統和供氣系統。微波等離子清洗設備結構示意見圖1。其清洗過程是：在真空腔內壓力到達一定范圍時充入工藝氣體,當腔內壓力為動態平衡時，利用微波源振蕩產生的高頻交變電磁場將氧、氬、氫等工藝氣體電離，生成等離子體，活性等離子體對被清洗物進行物理轟擊與化學反應雙重作用，使被清洗物表面物質變成粒子和氣態物質，經過抽真空排出，而達到清洗目的。
真空系統結構
微波等離子清洗機真空系統主要包括等離子工作腔、磁流體密封、真空連接管道（包含氣動角閥）、真空測量計及真空泵等。
激發的微波等離子體在工作腔內形成特定的等離子分布，對放置在工作腔內的被清洗工件進行清洗及表面處理，為此，工作腔內需要包含真空、充氣、放置樣品支架、觀察窗口等設施，以確保特定應用的需要。
微波放電系統
微波源
微波放電系統主要由微波源及微波反應腔組成，微波源是將交流電源轉變成微波功率的部件，典型微波源是由磁控管及其供電電源、微波傳輸系統、冷卻裝置等組成。
微波反應腔
微波反應腔是微波等離子體系統中最核心的元件，需要根據不同系統的具體要求專門設計、加工。微波反應腔的作用在于確保微波功率在腔中形成特定的模式分布，并使之和特定的等離子體、目標反應物產生最有效的相互作用，從而穩定的激發并維持等離子體。
微波反應腔的主要功能歸結起來有兩條：一是最佳的功率傳輸和耦合；二是最佳的互作用效果。一般來說，微波反應腔是這樣一套裝置或終端互作用系統：它將微波功率以最佳的匹配或最小的反射耦合至該裝置，并在其中形成特定的電場分布，使之能與被處理的工件產生最佳的互作用效果。
供氣系統
供氣系統設計通過控制質量流量計來調整和控制工藝氣體流量。
以上就是國產等離子清洗機廠家納恩科技關于微波等離子清洗機結構組成的簡單介紹。微波等離子清洗機主要用于去除集成電路制程及封裝過程中所產生的污染物，提高工件表面活性，尤其一些敏感器件制程中的去膠和清洗。
